CC400W Wi-Fi 故障后如何保持工厂录像连续？

概述

摄像机已经恢复在线，录像时间线却缺了一段

一家工厂准备在仓库通道增加监控点位。安装位置旁边有插座，摄像机网线却要穿过作业区、吊顶和货架。IT 选择 Synology CC400W，通过仓库里的 Aruba IAP 接入 Surveillance Station；IAP 使用网线上联交换机，只有摄像机到 IAP 这一段使用 Wi-Fi。几天后，安防负责人在录像时间线上发现一段缺口。摄像机已经恢复在线，IT 需要查清断线发生在哪一段，并确认 microSD 是否保存了故障期间的录像。

2026 年 7 月 21 日，Synology 发布 CC400W 1.3.1-0984，更新内容为其他问题修正。此前的 1.3.0-0932 增加了 Wi-Fi 连接日志、Mesh 连接机制优化、ONVIF Profile T 和网页端设置，其中 Wi-Fi 日志正好能补上这次断线排查所需的历史记录。

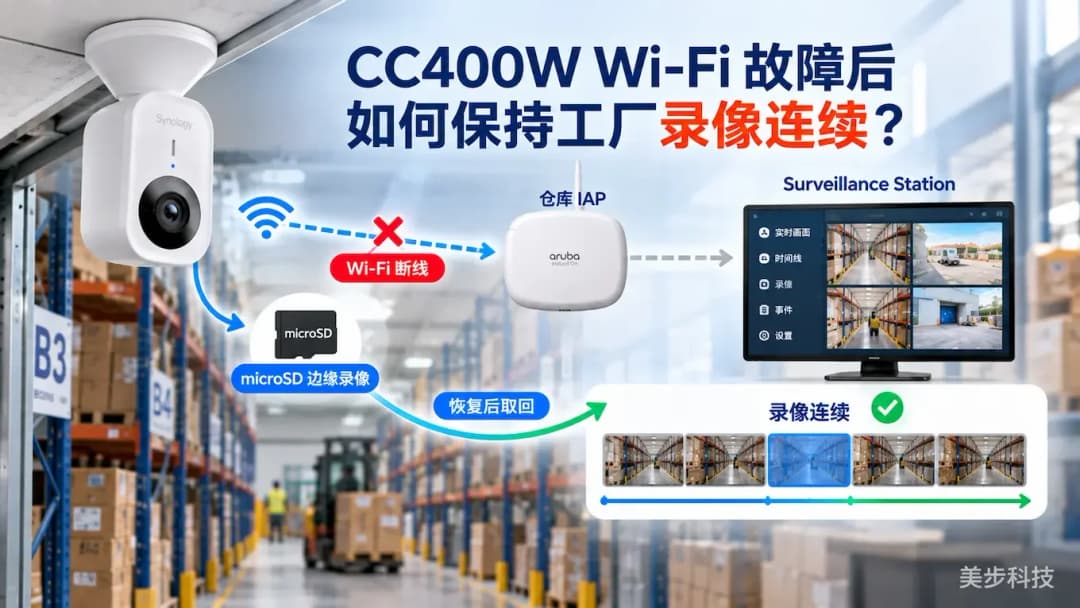

启用 Edge Recording（边缘录像）后，CC400W 与 Surveillance Station 断开时会把视频写入 microSD。连接恢复后，实时集中录像先恢复；microSD 中的故障时段随后取回并合并到 Surveillance Station 的录像时间线，具体取回时机按点位所在网络设定。

从录像缺口开始核对四份记录

IT 先在 Surveillance Station 中记录录像中断和摄像机恢复的时间。下面的时间用于展示验收方法：

14:37  录像中断
14:46  摄像机恢复连接

随后按同一时间核对四份记录：

CC400W 1.3 提供摄像机侧的断线和重连时间。管理员在 Aruba Instant 中找到 CC400W，记录它接入的 IAP、BSSID、频段和关联事件；DHCP 与 Surveillance Station 分别补充地址和录像状态。四份记录放到同一条时间线上后，可以逐段判断摄像机接入、IAP 上联、交换网络和录像服务器的状态。

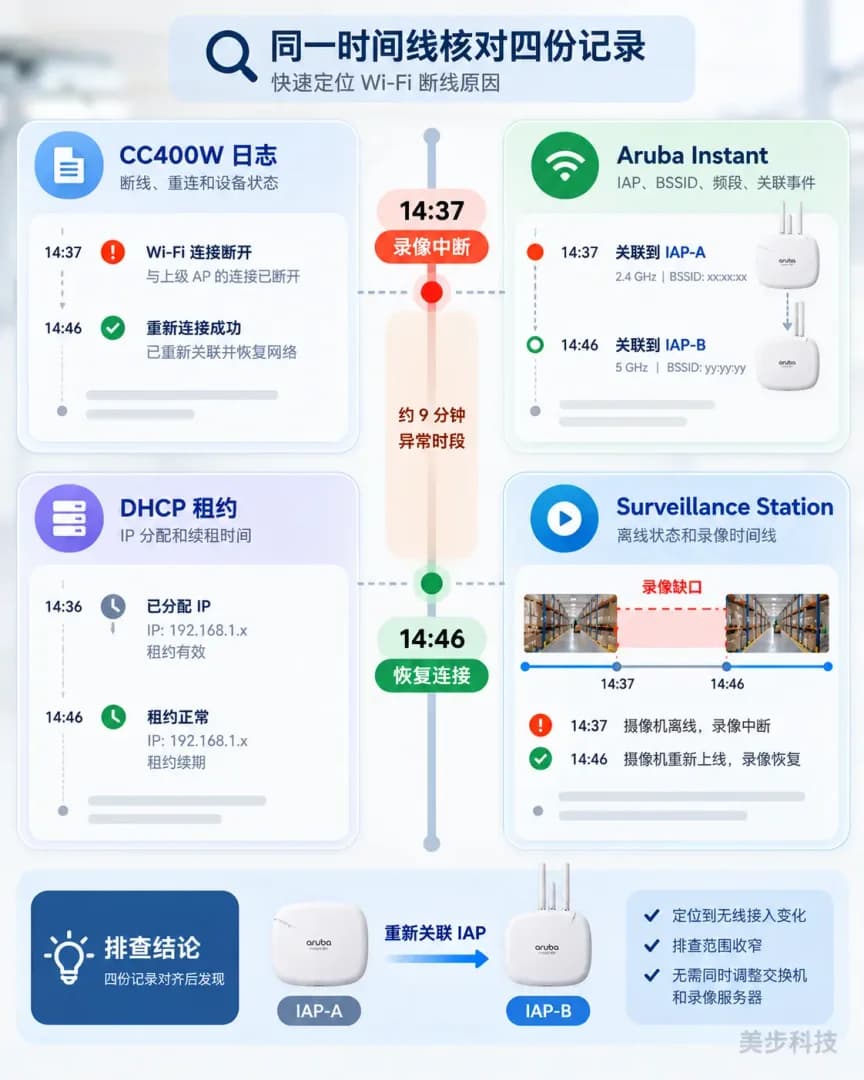

这次对照显示，摄像机在断线前后重新关联到另一台 IAP。图中左上角的 CC400W 日志卡片标出 14:37 断开、14:46 重新连接成功两个时间点；右上角的 Aruba Instant 卡片同一时间显示摄像机从 IAP-A（2.4 GHz）切换到 IAP-B（5 GHz），中间标注的 BSSID 也随之变化。

左下角的 DHCP 记录里，14:36 分配的 IP、14:46 续租的 IP 是同一个地址段，说明这次中断没有伴随地址变化；右下角 Surveillance Station 的录像时间线在同一时间段标出红色的录像缺口，与前面三份记录的异常区间对齐，约 9 分钟。

四份记录汇合到底部结论：摄像机在断线前后重新关联到另一台 IAP。IT 因而把检查范围收窄到仓库的无线接入，不再同时改动交换网络和录像服务器。

固定摄像机怎样确定频段和服务 IAP？

工厂使用统一 SSID，仓库点位同时能收到仓库、走廊和办公区三台 IAP。手机会随着人员移动切换节点；固定摄像机则长期留在同一个位置，并持续向 Surveillance Station 上传视频。这个点位需要明确由哪台 IAP 提供服务，同时保证该 IAP 的网线上联持续可用。

频段测试就在摄像机最终安装位置进行。管理员在 Aruba Instant 中临时建立两组测试 SSID，一组仅启用 2.4 GHz，另一组仅启用 5 GHz，并把两组 SSID 都分配给仓库 IAP。CC400W 依次接入两组网络，使用相同的录像参数完成对照试录。

两次试录保持以下条件一致：

• 分辨率、帧率和编码；
• Surveillance Station 录像设置；
• 摄像机位置与镜头场景；
• 工厂正常生产时的无线负载。

距离 IAP 较近、货架遮挡较少时，先测试 5 GHz；距离较远或需要穿过多层货架、墙体时，同时测试 2.4 GHz。IT 对照重新关联次数、无线重传、实时画面和录像时间线，选择没有新增录像缺口且连接更稳定的频段。

验收覆盖生产高峰、交接班和夜间低负载时段。摄像机持续关联到计划内的 IAP，连接日志中没有新增的非计划重连，Surveillance Station 时间线上也没有新增缺口，这组无线参数便可写入正式配置。

摄像机使用 Wi-Fi，仓库 IAP 使用有线上联

确定服务 IAP 和频段后，工程师继续核对完整录像路径。仓库摄像机不方便铺设网线，仓库 IAP 到交换机则具备布线条件，因此正式路径采用：

CC400W
→ Wi-Fi
→ 仓库 Aruba IAP
→ 网线上联
→ 交换机
→ NAS / Surveillance Station

这样配置后，CC400W 只在摄像机到 IAP 之间使用无线网络，持续录像从 IAP 开始进入有线交换网络。管理员可以分别检查摄像机的 Wi-Fi 关联、IAP 以太网端口和 Surveillance Station 连接，故障位置更容易确定。

少数位置受建筑结构、租赁条件或施工限制，无法给 IAP 铺设网线，可以使用 Aruba Instant Mesh。按照 Aruba 的 Mesh 角色定义，有线上联并为无线节点提供回传的 IAP 是 Mesh Portal；通过无线链路接入 Portal 的 IAP 是 Mesh Point。受限点位的路径为：

CC400W
→ Wi-Fi
→ Aruba IAP Mesh Point
→ 无线 Mesh 回传
→ Aruba IAP Mesh Portal
→ 有线交换机
→ NAS / Surveillance Station

Mesh Point 同时承担客户端接入和无线回传，实施时记录 Portal、Point、使用信道和上联路径。管理员沿用相同的录像参数，在生产高峰检查客户端关联、Mesh 回传状态、Surveillance Station 时间线和实时画面。回传反复重连或导致录像出现缺口时，调整 IAP 位置；现场具备布线条件后，改用网线上联并重新执行持续录像测试。

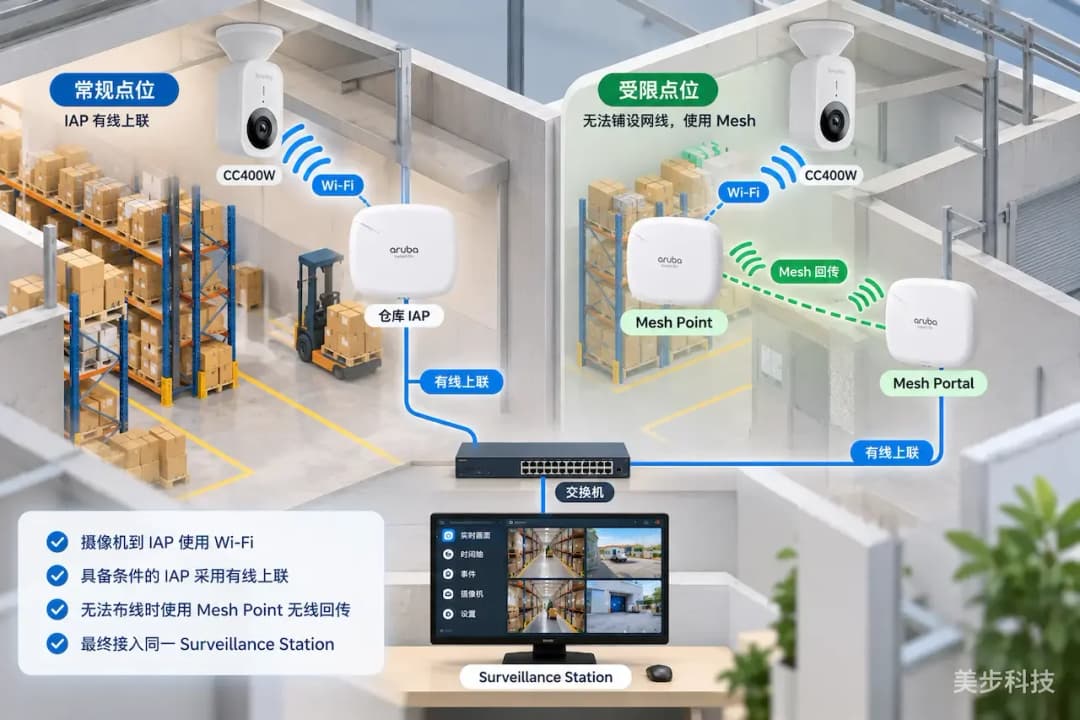

图中左侧「常规点位」区域画出 CC400W 经 Wi-Fi 接入仓库 IAP、IAP 再以蓝色实线网线上联交换机的路径，只有摄像机到 IAP 这一小段是无线。右侧「受限点位」区域画出 CC400W 经 Wi-Fi 接入 Mesh Point，Mesh Point 通过绿色虚线表示的无线 Mesh 回传连接到 Mesh Portal，再由 Portal 以有线网络接入同一台交换机。客户端 Wi-Fi 和 Mesh 回传是两段不同性质的无线链路，图中用蓝色实线和绿色虚线两种线型区分。

两条路径最终汇入图中底部同一台交换机，再进入 Surveillance Station。左侧四条勾选项总结了这张图的判断依据：摄像机到 IAP 用 Wi-Fi、具备条件的 IAP 用有线上联、无法布线时用 Mesh Point 无线回传、最终都接入同一个 Surveillance Station。管理员据此确定每个点位该用哪一种路径，而不是默认所有点位都上 Mesh。

用 microSD 保存 Wi-Fi 断开期间的录像

网络路径确定后，工程师主动中断 CC400W 到 Surveillance Station 的连接，检查 microSD 是否开始记录。根据 Synology 的边缘录像设置说明，连接中断时由 microSD 保存摄像机侧的录像；链路恢复后先恢复实时集中录像，故障期间的片段随后取回并合并。

在 Surveillance Station 配置边缘录像

进入 Surveillance Station 的「IP 摄像机」，选择 CC400W 并编辑 Edge Recording。microSD 被正确识别后，状态应显示正在使用。录像规则选择「与 Synology 存储系统断开连接」，并配置边缘录像使用的串流。

随后进入「取回视频」选项卡，启用「从摄像机存储空间取回视频」，并按点位所在网络设定取回方式。仓库 CC400W、IAP、交换机和 NAS 都在同一局域网内，取回流量不经过广域网，可以把取回方式设为连接恢复后立即执行；分厂经 WAN、VPN 或 SD-WAN 连接总部的点位则改按计划设置夜间维护窗口，让实时视频先回到总部，避免 microSD 中积累的历史片段与生产时段的实时录像争用广域网带宽。

四种状态对应四条录像路径：

正常连接
CC400W → Surveillance Station → NAS 集中录像

连接中断
CC400W → microSD 边缘录像

连接恢复
CC400W → Surveillance Station → 恢复实时集中录像

录像取回
microSD 录像 → 取回并合并到 Surveillance Station

microSD 保存故障时段，NAS 负责集中查询、权限和长期保留，重要录像按照企业要求建立独立副本。

主动中断链路并验证取回结果

以下十分钟是验收流程示例，时间和动作均为示例数据。

测试期间保持 CC400W 正常供电，10:00 临时中断摄像机到 Surveillance Station 的网络路径。测试人员在镜头前经过、打开仓库门并搬动纸箱，同时记下每个动作的时间。10:10 恢复网络后先确认摄像机重新连接、实时集中录像恢复；随后检查故障时段：

1. CC400W 重新连接 Surveillance Station；
2. 10:10 之后的实时视频已经继续写入 NAS 存储；
3. microSD 中存在 10:00—10:10 的边缘录像；
4. 边缘录像取回任务已经完成；
5. Surveillance Station 的录像应用能够按时间找到对应片段；
6. 人员经过、开门和搬箱的画面可以正常播放。

取回录像带有 Edge storage 标记，可在录像应用中按摄像机和时间段查找。这类片段不带事件检测标签，因此需要按断线时间范围定位。

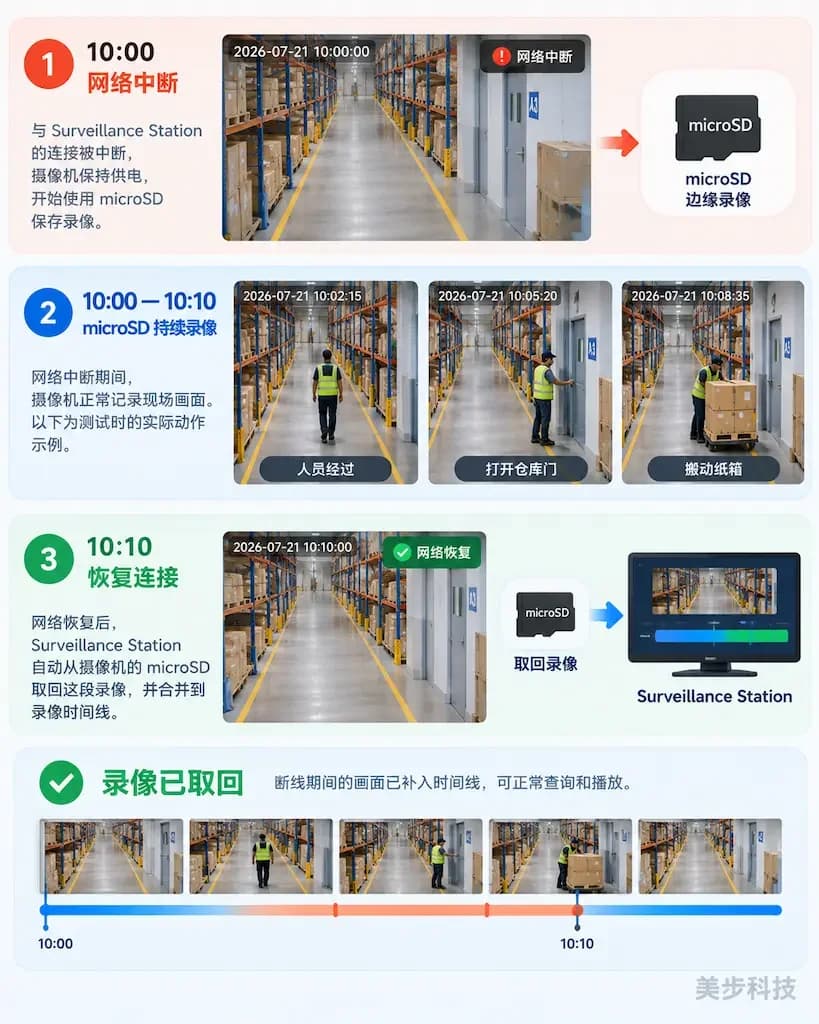

三段胶片共用同一个仓库通道机位：第一段 10:00 画面右上角出现红色「网络中断」提示，摄像机仍在正常供电；第二段 10:02、10:05、10:08 三帧分别记录人员经过、仓库门被打开、纸箱被搬动，画面下方标注 microSD 持续录像；第三段 10:10 恢复连接后，microSD 图标通过单向箭头指向 Surveillance Station，表示这段录像被取回。

底部时间带把 10:00 到 10:10 之间原本会缺失的画面重新连成一条完整的蓝绿色时间线，五张缩略图对应测试期间的关键动作。图中没有出现夜间等待，因为这次测试的取回方式设为连接恢复后立即执行。

测试人员把 10:00、10:10 两个时间点和人员经过、开门、搬箱三个动作逐条写入恢复操作单，再对照录像应用里实际取回的片段逐一核实动作是否完整、时间戳是否吻合。只有这份台账记录与图中五张缩略图能够一一对应，这次边缘录像验收才算通过；后续更换 microSD 卡型号或调整录像串流配置时，也按同样的方式重新跑一遍受控中断测试。

互联网断开、录像链路断开和摄像机断电有什么区别？

「工厂断网」需要先确认中断发生在哪一段。现场分别测试三种状态：

Surveillance Station 部署在工厂 NAS，且 CC400W、IAP、交换机和 NAS 仍在同一局域网内时，外部互联网中断不会停止本地集中录像。录像服务器部署在总部时，WAN、VPN 或 SD-WAN 是摄像机到录像服务器的必经链路；这段链路中断后，CC400W 把视频写入 microSD。连接恢复后先恢复实时集中录像，历史片段再按取回方式回传。

microSD 可以补上网络断开期间的录像，无法在摄像机断电后继续产生画面。关键点位需要同时给摄像机、IAP、交换机和 NAS 规划后备电源，并在断电测试中记录各设备的实际运行时间。

分厂集中到总部，边缘录像接住 WAN 中断时段

仓库点位完成验证后，公司把同样的方法用于其他分厂。部分分厂直接通过 VPN 或 SD-WAN 把 CC400W 视频送到总部 Surveillance Station：

分厂 CC400W
→ 工厂 Wi-Fi 与 Aruba IAP
→ WAN / VPN / SD-WAN
→ 总部 Surveillance Station

与仓库同局域网点位不同，分厂到总部这段链路持续承载着实时录像的上行流量。链路中断时，摄像机和本地 IAP 继续运行，microSD 保存故障时段；广域网恢复后，CC400W 先恢复向总部 Surveillance Station 传送实时视频。这条路径的取回方式设为按计划执行、排进夜间维护窗口，让 microSD 中积累的历史片段避开生产时段与实时录像抢占同一条广域网链路。到了计划窗口，总部再取回 microSD 中的历史片段，管理员按中断时间查找带有 Edge storage 标记的录像，核对开头、结尾和测试动作是否完整。

企业已经部署多站点录像时，可以结合 Surveillance Station 9.3 多工厂集中录像指南，把分厂接入、持续录像带宽、中央存储容量和历史录像调取放进同一份设计。

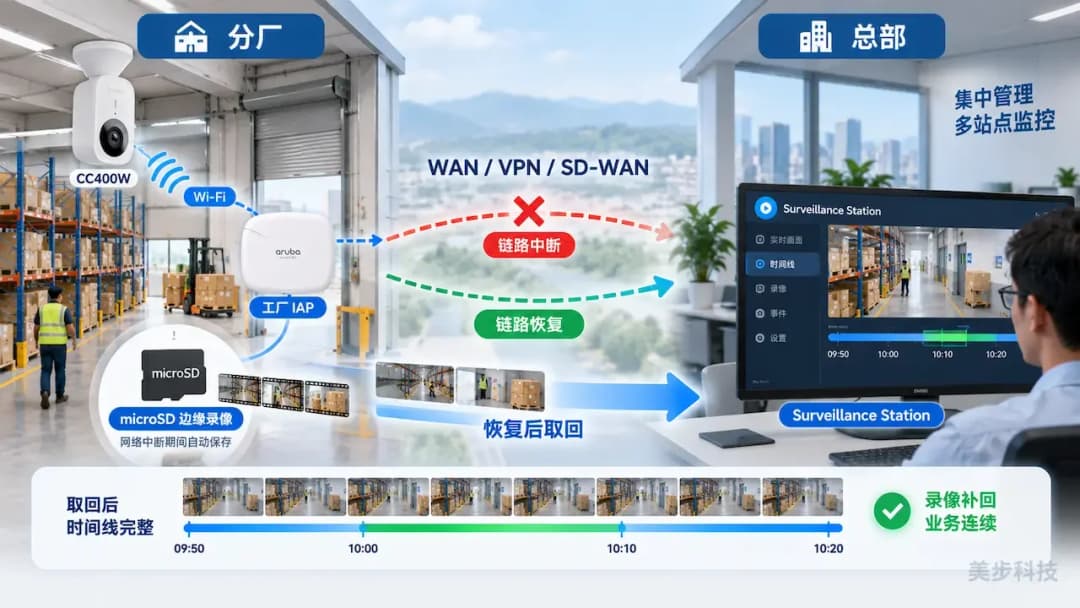

WAN / VPN / SD-WAN 通道上的红色断链标记与下方绿色的「链路恢复」弧线是同一条广域网连接的两个状态：链路中断时，左侧分厂的 CC400W 和本地 IAP 仍正常运行，microSD 图标旁的胶片表示故障时段录像仍在本地持续保存；链路恢复后，绿色弧线单向指向右侧总部的 Surveillance Station 界面，界面上 09:50—10:20 的时间线里 10:00 到 10:10 那一段用绿色重新填满，表示这段原本缺失的录像已经补回。

这一步与仓库点位的关键差异在于取回时机：图中没有「连接恢复即取回」的即时箭头，而是先完成「链路恢复」，总部再按计划设定的窗口取回 microSD 里积累的片段，避免与恢复后立刻开始的实时录像抢占同一条广域网带宽。

microSD 容量从计划覆盖的最长网络中断时间开始计算：

预估容量（GB）
≈ 平均码率（Mbps）× 3600 × 中断时长（小时）÷ 8 ÷ 1000

可变码率会随画面复杂度变化。先从代表性时段读取实际平均码率，再用一次连续边缘录像测试校准容量。录像分辨率、帧率、编码、串流配置和 microSD 可用空间都记录在系统保护台账中。

固件升级后补做网页端和 ONVIF 检查

完成 Wi-Fi 和边缘录像验收后，再检查 1.3.0 增加的网页端设置与 ONVIF Profile T。网页端用于核对视频与音频格式、动作检测、音频检测、防破坏检测，并下载 microSD 录像。

通过 ONVIF Profile T 接入第三方平台时，分别修改图像参数、日夜模式、OSD 和隐私遮罩。保存设置后重新打开实时画面与设备配置，确认四项设置已经生效。Surveillance Station 继续负责 CC400W 的集中管理和录像，ONVIF 接入结果单独写入验收记录。

上线前把结果写入两份记录

系统保护台账保存长期配置：

• 摄像机名称、位置、MAC、IP 和固件；
• Aruba Instant 版本、IAP 名称、SSID、频段、BSSID 和上联方式；
• 使用 Mesh 的点位记录 Mesh Portal、Mesh Point、信道和回传路径；
• Surveillance Station 服务器与录像设置；
• microSD 状态、串流配置、取回方式和容量测算；
• WAN、VPN 或 SD-WAN 路径。

恢复操作单保存每次测试结果：

• 网络中断与恢复时间；
• 摄像机重新连接结果；
• 边缘录像取回状态；
• 对应时间段的录像与播放结果；
• 发现的问题、调整动作和复测结论。

IAP、SSID、频段、固件、上联方式、网络路径或录像参数发生变化后，按受影响的环节重新测试。需要把点位、无线网络、录像服务器和存储统一规划时，可以查看群晖企业视频监控与集中存储方案。
