机械制造业匿名客户实战 · 第三方检测报告 OCR 字段提取 · WORM 备份三种结果验证 · 质量数据查询能力预留
概述

一、客户背景:成都某机械制造企业的质量文件归档诉求
客户为成都某机械制造企业,主营机械零部件设计、加工与成套设备出货,内部职能涵盖研发、生产、质检、采购、仓库、销售与售后等部门。出于客户保密与隐私合规考虑,本成都制造业质检报告归档案例采用匿名真实客户案例方式展示,企业名称、Logo 与完整原始报告图片在未经授权前不对外公开,公开内容中报告编号脱敏为 G25-****243,符合本案例的脱敏规则。本案例同时也是面向四川制造业质量文件案例与西南制造业NAS项目读者的可参考材料,体现成都机械制造质量文件归档与成都群晖NAS客户案例的真实落地路径。
质量部门的核心诉求。 该企业质量部门在过去多年的生产与客户交付过程中,持续积累了来料检验报告、制程检验记录、出厂检验报告、第三方检测报告、尺寸检测报告、检测照片、设备点检记录、计量校准证书、客户验收资料、不良品分析报告、批次追溯资料与质量体系文件等多类质量文件。这些文件既要满足客户审厂、体系审核与售后追溯的查询要求,也要满足正式报告长期保护与历史报告查询的归档需求。
项目启动的直接原因。 项目启动前,客户在补发出厂检验报告、配合客户验厂资料检索与处理质量异常追溯时多次遇到查找慢、版本难确认与正式报告被误改的情况。质量主管希望把质量资料管理统一升级为可保存、可追溯、可查询的归档库,并评估后续 OCR 结构化与质量数据查询能力的可行性。
项目定位。 本项目是一次完整的客户项目背景调研、方案设计、试点实施与能力验证过程,既是制造业客户案例,也是 OCR 能力验证的项目证明。项目目标既要落地质量文件集中归档与正式报告保护,也要为后续质量数据资产化预留可扩展能力。

二、项目面临的典型问题
项目调研阶段,团队与客户质量主管、IT 负责人、典型质检员一起梳理出五类项目痛点,每一类都对应改造前后对比中要解决的重点。

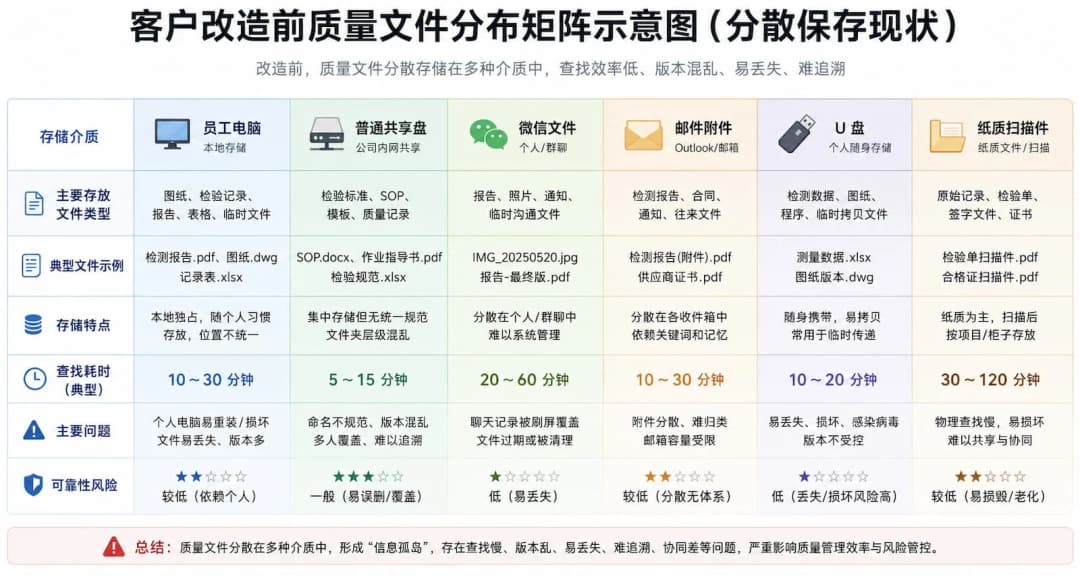

质检报告分散,历史报告查询费时。 同一类质量文件可能同时存在员工电脑、普通共享盘、微信文件、邮件附件、U 盘与纸质扫描件中。客户临时要求补发出厂检验报告或第三方检测报告时,员工需要在多个位置反复查找。
共享盘文件混乱,质量文件命名不统一。 部分文件缺少完整产品型号、批次号、客户名称、供应商名称或检验类型,导致同一批次对应的 IQC 来料检验报告、制程巡检记录、OQC 出货检验报告、检测照片与不良品分析报告难以拼接成完整批次追溯证据链,批次追溯困难,审厂资料查找慢。
正式报告与工作草稿混放,存在被误改风险。 工作草稿、审核中版本、最终报告与客户交付版本放在同一目录,普通共享盘中的历史报告可能被误改、覆盖、移动或删除,企业难以证明某份历史报告在归档后是否被修改过;这是项目要解决的「正式报告被误改」典型场景。
PDF 表格无法直接查询,检测报告无法统计。 第三方检测报告与扫描件保存在共享盘后只回答了「保存在哪里」的问题,但检验项目、标准要求、检验结果与判定仍然隐藏在 PDF 页面和表格中,需要人工逐项打开读取;质量数据无法沉淀为可查询的字段。
WORM 备份理解错误,备份与不可变保护的关系容易被误解。 在项目方案沟通阶段,客户最初认为「只要做了 Hyper Backup 备份,副本就自动保留 WriteOnce/WORM 属性」。这是常见误区,必须在方案文档与培训环节明确:三种 Hyper Backup 路径对 WORM 属性的结果不同,需要分情况说明。
三、项目目标
基于上述客户项目背景与项目痛点,团队与客户共同确认本次项目的核心目标如下。
- 统一归档目录与命名。 建立统一的质量文件归档目录,按 11 大类区分质量文件,统一文件命名规范以支持人工查找、机器解析与后续 OCR 字段提取。
- 建立角色化权限矩阵。 按质检员、质检主管、生产、研发、销售售后、管理层与 IT 七类角色配置 AD/LDAP 用户组与 Windows ACL,确保正式归档区只读、WriteOnce 区按流程写入,落地最小权限原则。
- 建立误删与灾难恢复能力。 利用 Btrfs 快照、Snapshot Replication 与 Hyper Backup 形成多层恢复路径,应对短期误删、近期误改与机房整体故障三种场景。
- 为正式质量文件预留 WriteOnce/WORM 不可变保护。 对出厂检验报告、客户验收报告、第三方检测报告与计量校准证书等正式归档对象评估并启用 WriteOnce 共享文件夹,由质检主管按流程写入。
- 验证 OCR 表格识别与字段提取的技术可行性。 以脱敏编号 G25-****243 的第三方检测报告为对象,完成质检报告 OCR 测试与检测报告 OCR 测试,记录字段提取率、表格结构恢复率与人工校验成本。
- 完成 JSON 结构化结果与数据库能力评估。 把 OCR 提取的检测项目转换为 JSON 结构化数据,规划 PostgreSQL 双表结构,验证按报告编号、批次、供应商与不合格项查询的可行性。
- 为 AI 质量查询预留接口与边界。 规划 AI 查询能力预留方案,明确 AI 辅助查询、AI 辅助分析与人工复核的分工,确保原始报告回链与权限继承可执行。
四、方案设计:群晖 NAS 质量文件归档库与四层保护
1. 群晖 NAS 质量文件归档库目录
项目采用群晖 NAS 作为统一的质量文件归档库(即「群晖NAS质量文件归档库」),按统一的质检报告目录规划与文件命名规范分层。根目录下按 11 大类规划如下分层结构,划分出正式归档区、WORM归档区、OCR处理区与历史区。
/质量文件归档
├─ 01_来料检验 # IQC 来料检验报告 / 供应商检测报告 / 材料证明文件
├─ 02_制程检验 # 巡检记录 / 工序检验表 / 尺寸检测报告
├─ 03_出厂检验 # OQC 出货检验报告 / 产品检验报告 / 产品合格证
├─ 04_第三方检测 # 第三方检测报告 / 质量证明书
├─ 05_客户验收 # 客户验收报告 / 客户验厂资料 / 整改记录
├─ 06_不良品分析 # 8D 报告 / 返工记录 / 不良品分析报告
├─ 07_设备点检 # 设备点检表 / 维修与保养记录
├─ 08_计量校准 # 计量校准证书 / 计量记录
├─ 09_批次追溯 # 批次追溯资料 / 原材料溯源凭证
├─ 10_质量体系文件 # 质量手册 / 程序文件 / 作业指导书
├─ 90_质检工作区 # 草稿、审核中版本、模板编辑
└─ 99_历史归档 # 历年存档与不再活跃的批次资料
工作区与正式归档区物理分离,正式归档区减少普通用户写入;需要防篡改保存的正式报告,由质检主管按流程在 WriteOnce 共享文件夹完成不可变归档。
2. 文件命名规范
日期_客户或供应商_产品型号_批次号_检验类型_报告编号_版本
命名规则既服务人工查找,也为 OCR 任务、PostgreSQL 数据库字段与 AI 查询提供基础。命名规范在试迁移阶段以 200 份样本验证后正式发布。
3. 角色权限矩阵
权限基于 AD/LDAP 用户组与 Windows ACL 设计,覆盖七类角色。
| 角色 | 工作区 | 正式归档区 | WriteOnce 区 | 查询范围 |
|---|---|---|---|---|
| 质检员 | 读写 | 只读 | 只读 | 本部门 / 授权产品 |
| 质检主管 | 管理 | 管理 | 按流程写入 | 质量部门 |
| 生产部 | 按需只读 | 只读 | 只读 | 产品 / 批次 |
| 研发部 | 按项目授权 | 只读 | 只读 | 项目范围 |
| 销售售后 | 无或只读 | 按客户授权 | 按客户只读 | 客户范围 |
| 管理层 | 只读 | 只读 | 只读 | 汇总查询 |
| IT 管理员 | 系统维护 | 系统维护 | 依模式受限 | 系统维护 |
权限矩阵在 NAS 部署阶段一次性配置完成,新员工入职、转岗与离职通过 AD/LDAP用户组 成员变更即可同步生效,无需在群晖侧维护独立账号体系。在快照配置、备份配置与报告模板测试阶段,权限矩阵设计、Btrfs快照 与 Hyper Backup异地备份 也被纳入恢复演练验证范围。

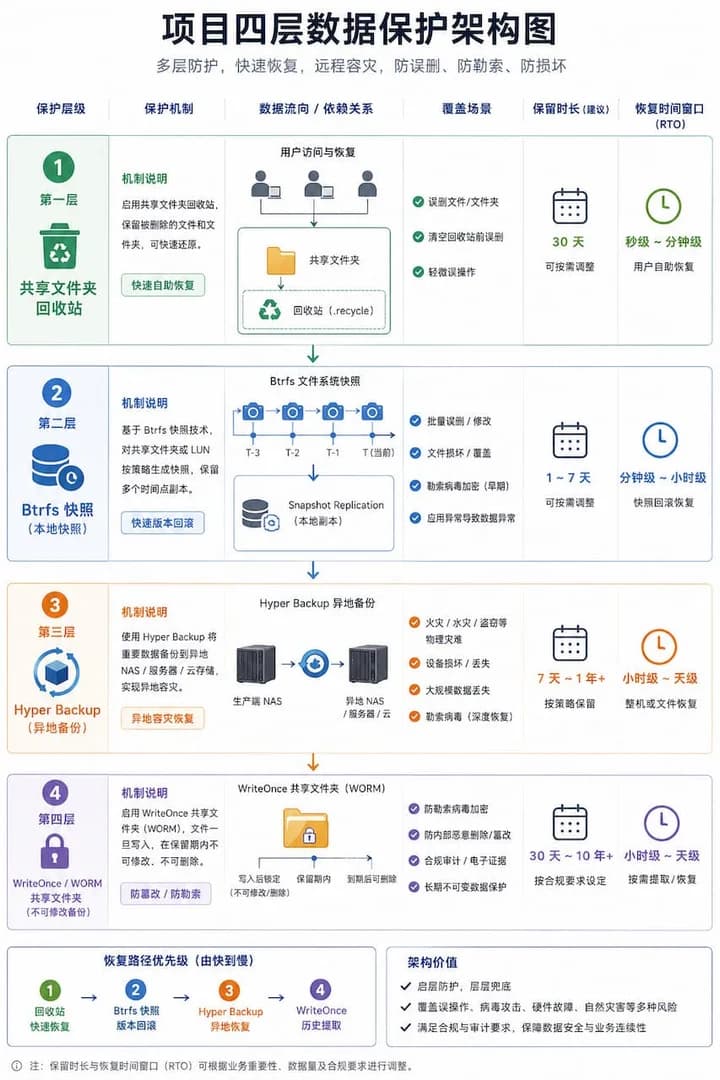

4. 快照、备份与 WORM 分层保护
群晖 NAS 在归档库之上叠加四层数据保护机制。
- 共享文件夹回收站:日常误删的短期回滚;按部门保留 30 天。
- Btrfs 快照与 Snapshot Replication:应对近期误改、覆盖与异常加密;归档库每小时快照,保留 30 天滚动;Snapshot Replication 同步到机房内另一台备机。
- Hyper Backup 异地备份:每日整机备份到异地备份目标;任务结果纳入运维巡检。
- WriteOnce 共享文件夹:用于正式归档后的不可变保存,按归档保留期限配置,覆盖出厂检验报告、客户验收报告、第三方检测报告与计量校准证书等正式归档对象。
四层之间存在职责差异,需要在方案文档中明确写清。整个系统备份并整个系统还原 路径下,副本和原归档库一致,WriteOnce 文件夹和文件 保留 WORM 保护机制;从整个系统备份还原特定文件夹或文件 时,被还原的 WriteOnce 文件夹和文件 失去 WORM 保护机制;文件夹级备份 产生的副本中 WriteOnce 文件夹和文件 失去 WORM 保护机制。这三条事实规则在项目方案、运维 SOP 与员工培训中分别出现,确保「WORM 备份理解错误」这类项目痛点不再出现。
5. 机型与硬件配置
考虑客户当前数据量、文件增长率与未来 3-5 年扩展需求,本项目采用机架式群晖 NAS 作为主归档机,桌面级 8 盘位机型作为备机做 Snapshot Replication 副本与近线备份。具体型号、容量与磁盘阵列规划由项目组在硬件评估阶段单独输出,确保归档区使用标准 RAID 6 提供两盘容错。

五、实施过程:从现状调研到 OCR 小样验证
项目按八个阶段推进,覆盖现状调研、目录与命名规划、权限矩阵、NAS 部署与试迁移、备份恢复演练、OCR 小样验证、数据库与查询评估、培训与巡检。
第一阶段:现状调研。 用 1-2 周时间走访研发、生产、质检、采购、仓库、销售与售后部门,盘点质量文件位置、容量、年份、模板种类、使用部门、查询方式与已有保护措施,输出质量文件分布矩阵与项目痛点清单。
第二阶段:目录与命名规划。 确定 11 大类质量文件分类、工作区、正式归档区与 WriteOnce 区分层目录,统一文件命名规范,并以约 200 份典型样本验证规则的可解析性。
第三阶段:权限矩阵设计。 按七类角色拆分 AD/LDAP 用户组,配置 Windows ACL,并按访问审计、SMB 日志与操作日志要求开启相关功能。
第四阶段:NAS 部署与试迁移。 完成机房布局、网络接入、Btrfs 卷组配置、共享文件夹与回收站启用,先迁移近一年高频质量文件(即试迁移)做权限与流程验证,再分批完成历史资料迁移,校验文件数量、容量、哈希、命名规范与权限继承结果。
第五阶段:备份和恢复演练。 对归档库开启 Btrfs 每小时快照与 Snapshot Replication,Hyper Backup 配置异地备份目标。演练共享文件夹回收站还原、Btrfs 快照回滚、Hyper Backup 整机还原与文件级还原四种路径,并验证「恢复审核区 → 重新归档」流程在 WORM 重新写入环节的可执行性。此阶段同时完成 WORM备份测试、整机备份保留WORM 验证、文件级还原失去WORM 验证与文件夹级备份失去WORM 验证,形成 WORM恢复流程的标准 SOP 文档。整个系统备份并整个系统还原 演练中确认 WriteOnce 文件夹和文件 保留 WORM 保护机制;从整个系统备份还原特定文件夹或文件 演练中确认被还原的 WriteOnce 文件夹和文件 失去 WORM 保护机制;文件夹级备份 演练中确认副本中 WriteOnce 文件夹和文件 失去 WORM 保护机制。
第六阶段:OCR 小样验证。 选择典型第三方检测报告、内部检验表与扫描件做 PaddleOCR 小样验证,记录字段识别、表格恢复、JSON 输出与人工校验成本(详见第六章)。
第七阶段:数据库与查询评估(即数据库评估与 AI查询评估)。 在测试环境部署 PostgreSQL,规划 qc_reports 与 qc_items 双表结构(即结构化数据库),验证 OCR 输出 JSON 入库与按报告编号、批次、供应商与不合格项查询的可行性,评估接入 AI 问答层的边界与原始报告回链方案,作为 AI查询预留 的设计依据。
第八阶段:培训和巡检。 完成员工培训与运维巡检(上传、审核、归档、查询与恢复流程),建立长期巡检节奏,覆盖权限继承、快照保留、Hyper Backup 任务结果、SMB 日志与 OCR 失败任务。WriteOnce项目的长期运行情况与 WORM 归档区操作日志同步纳入巡检报表。

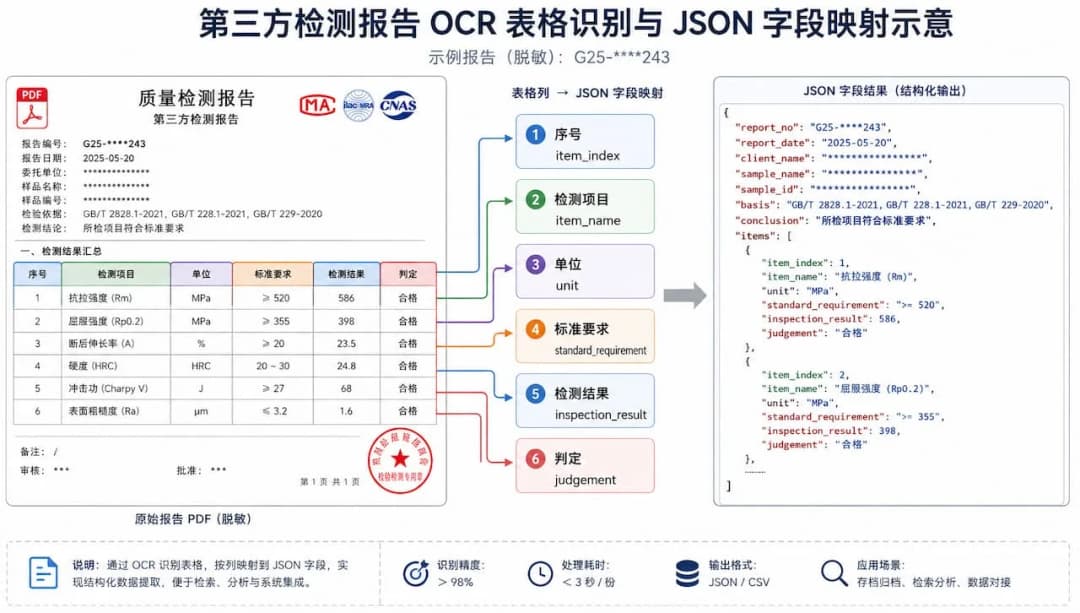

六、OCR 结构化能力验证:质检报告 OCR 测试与字段提取
1. 测试对象与脱敏规则
OCR 能力验证以一份第三方检测报告图片为对象。按本案例脱敏规则,公开内容中报告编号始终脱敏为:
G25-****243
未经授权不展示客户名称和 Logo;未经授权和隐私检查不展示完整原始报告图片。涉及客户名称、Logo 与可识别的批次产品信息在公开案例中用马赛克或星号替代。
报告原件包含检测机构、页码与结构化表格,表格字段包括:
序号 / 检验项目 / 单位 / 标准要求 / 检验结果 / 判定
2. 测试处理链路
第三方检测报告图片(脱敏 G25-****243)
↓
PaddleOCR 文字与坐标识别
↓
OCR 坐标解析
↓
表格行列恢复
↓
字段映射(报告编号、检测机构、页码、检验项目、单位、标准要求、检验结果、判定)
↓
JSON 结构化结果
处理链路在 NAS 内的 OCR 处理区独立运行,对原件采用副本输入方式,不修改正式归档区与 WriteOnce 共享文件夹内的原件。本次小样验证覆盖了质检报告OCR测试、检测报告OCR测试、OCR结构化测试、质检报告表格识别、检测报告表格提取、OCR坐标解析与报告字段提取等 OCR 能力验证环节,输出 JSON结构化结果作为后续数据库入库依据。处理链路中明确包含 PDF转图片、OCR坐标信息 解析与表格行列恢复三个关键步骤,可在四川质检报告OCR案例中作为通用流程参考。
3. 实际识别结果
本次质检报告 OCR 测试与检测报告 OCR 测试成功识别和提取以下字段。
报告编号识别:G25-****243
检测机构识别:国家陶瓷及水暖卫浴产品质量检验检测中心
页码识别:共 4 页,第 3 页
表格字段提取:序号 / 检验项目 / 单位 / 标准要求 / 检验结果 / 判定
其中一条检测项目字段在表格行列恢复后被结构化为以下 JSON:
{
"report_no": "G25-****243",
"item_index": "7",
"item_name": "破坏强度",
"unit": "N",
"standard_requirement": "当厚度≥7.5mm时,平均值≥1300",
"inspection_result": "2404",
"judgement": "合格"
}
该 JSON 包含报告编号识别、检验项目提取、单位提取、标准要求提取、检验结果提取与判定结果提取等多个公开测试字段,体现 OCR 不仅可以识别文字,还能利用坐标信息恢复表格结构,并把检测项目转为字段级数据。结果用于 OCR 能力验证与质量数据结构化案例展示,体现质检报告 OCR 字段提取案例的实际可行性。本次结果也作为 PaddleOCR识别质检报告案例、检测报告表格转JSON案例与扫描检测报告结构化案例的具体落地参考,配合表格行列恢复体现 OCR恢复表格行列案例的完整流程。
4. 验证范围说明
本次小样测试验证了特定样本的技术可行性,OCR 表格识别案例的实际表现需要在更多模板上累积统计才能形成完整评估。实际项目还需要测试以下情形:
不同检测机构模板
扫描清晰度差异
横向表格与纵向表格
合并单元格识别
多页续表识别
印章遮挡识别
手写内容识别
中英文混排
单位与特殊符号识别
本次验证记录的字段识别情况与人工校验工作量用于后续项目评估,不代表全部模板都能达到相同表现。OCR 模型适配、模板调优与人工校验流程都属于实际项目的实施范围。

七、JSON 结构化结果与质量数据查询能力预留
1. 推荐数据表结构
为承接 OCR 输出的 JSON 结构化数据,本项目在测试环境规划 PostgreSQL 双表结构,构成质量数据结构化案例的基础。
qc_reports(报告主表)
- id
- report_no 报告编号识别字段
- organization 检测机构识别字段
- customer_or_supplier 客户或供应商
- product_model 产品型号
- batch_no 批次号
- source_file 原始报告路径(用于 AI 查询回链)
- page_info 页码识别字段
- raw_json OCR 原始 JSON
- created_at 入库时间
qc_items(检测项目子表)
- id
- report_id 外键 qc_reports.id
- item_index 检验项目序号
- item_name 检验项目提取
- unit 单位提取
- standard_requirement 标准要求提取
- inspection_result 检验结果提取
- judgement 判定结果提取
双表结构支持质检报告数据库的字段级查询,原始 JSON 同时保留以备结构补充。
2. 可支持的质量数据查询
基于上述结构化数据库,可支持以下质量数据查询,作为质量数据资产化的基础。
查询某份报告(如 G25-****243)的全部检测项目
查询最近一年所有判定不合格报告
查询某供应商的检测记录
查询某批次对应的报告与检测照片
查询某个检测指标的历史结果
按客户和产品准备审厂资料
3. AI 查询能力预留与回链方案
AI 查询能力预留方案在质量数据库之上构建,回答自然语言提问。AI 辅助查询、AI 辅助分析的输出必须配合原始报告回链、报告编号、页码与结构化字段,便于质量人员人工复核。AI 查询层的权限继承自归档库 ACL,确保查询返回的报告范围与查询人本身的权限范围一致;涉及数据出境、去标识化与日志审计的策略在 AI 模型选型阶段单独评估。
AI 查询示例(仅作能力预留示意):
- 查询 G25-****243 报告的检测结果
- 最近一年有哪些报告判定不合格
- 哪些报告的吸水率超过标准
- 汇总某供应商近一年的质量异常
本项目方案中明确:AI 查询返回结果不替代质检员、不替代审核签字、不替代客户验收结论与正式合规审批,所有结论以原始报告与质检审核流程为准。
八、改造前后对比
本案例的改造前后对比按 8 个维度展示,覆盖文件位置、分类、权限、正式报告保护、恢复路径、WORM 备份认知、PDF 查询能力与统计分析能力。
| 对比维度 | 改造前 | 改造后 |
|---|---|---|
| 文件位置 | 员工电脑、共享盘、微信、邮件、U 盘与纸质扫描件分散保存 | 群晖 NAS 集中归档库,按 11 大类分层目录 |
| 文件分类 | 依赖个人习惯,部分文件缺少完整字段 | 统一目录与命名规范,支持人工与机器双向检索 |
| 权限 | 按个人授权,边界不清,离职转岗易残留权限 | 基于 AD/LDAP 用户组与 Windows ACL,按七类角色配置 |
| 正式报告保护 | 工作草稿与正式报告混放,可被覆盖、移动或删除 | 工作区与正式归档区物理分离,正式归档区只读,按需 WriteOnce |
| 恢复路径 | 路径不清,依赖个人备份意识 | 共享文件夹回收站、Btrfs 快照、Snapshot Replication、Hyper Backup 四层分层恢复 |
| WORM 备份认知 | 容易误认为所有备份副本都保留保护机制 | 明确整个系统备份还原、文件级还原、文件夹级备份三种路径的不同结果 |
| PDF 查询 | 人工逐页打开 PDF 与扫描件读取 | 可预留 OCR 字段查询,按报告编号、批次、供应商、不合格项检索 |
| 统计分析 | 人工复制汇总至 Excel | 可扩展 PostgreSQL 数据库与 AI 查询接入 |
改造后达成质量文件集中归档、目录统一、权限清晰、批次关联、历史报告查询、正式报告保护、恢复路径明确,并完成 OCR 技术可行性、表格结构恢复、字段级数据提取、JSON 结构化、数据库能力预留与 AI 查询能力预留的安全基础。
本案例的改造前后对比作为项目成果展示,相应数据来源于项目试点阶段记录,不引用未经核实的统计百分比,待客户正式上线运行一定周期后由后续验收报告补充字段级统计。
九、项目成果与能力价值
本案例对应的真实客户案例形成了以下可复用的能力成果。
- 质量文件集中归档:以群晖 NAS 建立统一归档库与 11 大类分层目录,实现质量文件集中归档与目录统一,作为成都机械制造案例的可复用模板。
- 权限矩阵方法论:基于 AD/LDAP 用户组与 Windows ACL 的七类角色权限矩阵,权限清晰,可在同行业其他客户复用,作为制造业项目实施模板。
- 恢复路径明确化:共享文件夹回收站、Btrfs 快照、Snapshot Replication、Hyper Backup 四层分层恢复路径明确,并明确 Hyper Backup 三种路径对 WORM 属性的影响。
- 正式报告保护与 WORM 实践:完成 WriteOnce 共享文件夹策略评估、WORM 归档实践与 WORM归档案例落地,覆盖出厂检验报告、客户验收报告、第三方检测报告与计量校准证书等正式归档对象,可作为同行业制造业质量文件归档案例的参考模板。
- OCR 表格识别能力验证:以脱敏报告 G25-****243 为对象,完成 PaddleOCR 识别质检报告案例与 OCR表格识别案例的小样验证,输出表格结构恢复与字段级数据提取结果。
- JSON 结构化与数据库能力预留:完成 OCR 输出 JSON 入 PostgreSQL 的结构化数据规划,验证字段查询可行性,作为质量数据资产的基础。
- AI 查询能力预留:规划 AI 辅助查询、AI 辅助分析与人工复核的分工边界,明确权限继承、原始报告回链与日志审计要求。
在尚未取得长周期真实统计数据前,本案例不引用未经核实的效率提升比例、文件处理数量与准确率数字。能力价值以验证技术可行性、为质量追溯提供基础与为质量数据资产化提供能力预留的方式呈现;项目验收后形成的字段级统计将作为补充材料更新到独立验收文档。
十、能力与服务边界
本案例用于展示真实项目思路和 OCR 结构化能力,不代表 OCR、数据库、接口或 AI 问答功能免费提供。具体实施需根据报告模板、文件数量、准确率、硬件和交付范围评估。 这是本项目对外公开案例时必须明确传达的服务边界陈述。
按 OCR、数据库、AI 问答能力的实际边界,以下内容均按实施范围、报告模板适配工作量、准确率目标、硬件评估、接口评估等维度独立评估:
NAS 设备和硬盘
现场调研与部署
历史质量文件迁移
WriteOnce / WORM 归档规划
Btrfs 快照与 Snapshot Replication 配置
Hyper Backup 异地备份配置
OCR 模型部署与模板适配
表格结构化规则开发
PostgreSQL 数据库建设
QMS、ERP、MES 或其他系统接口
AI 查询与 AI 问答应用
后续运维与准确率优化
真实案例中的能力展示与可行性验证。 OCR 小样验证、JSON 结构化结果与查询能力预留均用于技术可行性验证,用于支持项目评估、报告模板适配与准确率目标决策。
服务边界与排除范围。 本页面不提供质检报告办理、CMA检测、第三方检测报价或免费OCR文件处理服务。第三方检测、CMA 测试等需要联系具备相应资质的检测机构;本案例聚焦企业内部质量文件归档库的设计、群晖 NAS 部署、目录与权限规划、WriteOnce 共享文件夹策略评估、备份恢复设计,以及 OCR 表格结构化与 AI 质量查询能力的预留与落地评估。
十一、相关解决方案与扩展阅读
本案例聚焦客户背景、项目问题、方案设计、OCR 测试过程、JSON 结构化结果与改造前后对比;完整方法论与 12 步实施步骤在独立解决方案页中展开。
- 制造业质检报告与质量文件归档解决方案:包含完整 11 大类归档目录方法论、AD/LDAP 权限矩阵详表、WriteOnce 与 Hyper Backup 三种路径详细对照、OCR 处理链路与 PostgreSQL 数据表设计与 12 步实施路线图。
- 制造业群晖NAS解决方案:制造企业整体 NAS 与文件管理总方案,涵盖图纸库、研发协同、生产看板、质量文件归档与多厂区协同。
十三、结语:真实项目背后的能力沉淀
本成都制造业质检报告归档案例从客户项目背景出发,经过现状调研、目录与命名规划、AD/LDAP 权限矩阵设计、NAS 部署与试迁移、Btrfs 快照与 Hyper Backup 备份策略部署、误删与灾难恢复演练、PaddleOCR 小样验证与 PostgreSQL 数据库能力评估八个阶段,把分散在员工电脑、共享盘、微信、U 盘与纸质档案中的质量文件升级为统一归档库,并通过脱敏报告 G25-****243 完成 OCR 表格识别与 JSON 结构化的可行性验证,形成可在制造业其他客户复用的项目实施模板。
本案例由成都美步科技有限公司作为西南 Synology 群晖授权代理与方案集成商作为项目实施方完成现场调研、方案设计、NAS 部署、权限矩阵、备份策略、OCR 小样验证与培训交付的端到端落地,已为西南地区机械制造、装备制造、电子制造与汽车零部件等行业客户完成类似真实项目交付。详细配置咨询请见下方「关于本方案服务方」。
关于本方案服务方
成都美步科技有限公司(简称美步科技)是 四川成都 Synology 群晖授权代理与方案集成商,长期为机械制造、装备制造、电子制造、汽车零部件、模具制造与多工厂制造集团等行业客户提供从硬件选型、网络规划、部署实施到长期运维的端到端 NAS 解决方案。已在成都、重庆、贵阳、昆明等西南城市完成大量企业级群晖 NAS 项目落地,覆盖本案例涉及的成都机械制造质量文件归档、第三方检测报告 OCR 表格识别、WriteOnce 共享文件夹归档实践与质量数据结构化等典型场景。
业务范围: 群晖全系 NAS(DS/RS 系列)选型与部署 · AD/LDAP 域与 Windows ACL 权限矩阵设计 · Btrfs 快照与 Snapshot Replication 异地复制 · Hyper Backup 异地备份建设 · WriteOnce 共享文件夹策略评估 · PaddleOCR 表格结构化与 PostgreSQL 质量数据库接入 · 历史质量文件迁移与恢复演练。
本地化服务优势: 四川成都本地仓储 + 工程师到场实施 · 西南地区当日响应 · 长期运维与扩容升级支持。
咨询热线:028-82009000 | → 群晖 NAS 产品选型 | → 更多解决方案
操作步骤
- 1项目调研与质量文件分布盘点用 1-2 周走访研发、生产、质检、采购、仓库、销售与售后部门,盘点质量文件的现存位置、年份、容量、模板种类、访问人员与已有备份策略,输出质量文件分布矩阵
- 2归档目录与文件命名规范设计在群晖 NAS 上规划「质量文件归档」根目录,按 11 大类(来料/制程/出厂/第三方检测/客户验收/不良品/设备点检/计量校准/批次追溯/质量体系/历史归档)建立分层目录,统一命名为「日期_客户或供应商_产品型号_批次号_检验类型_报告编号_版本」
- 3AD/LDAP 用户组与 ACL 权限矩阵落地按质检员、质检主管、生产部、研发部、销售售后、管理层、IT 七类角色配置 AD/LDAP 用户组与 Windows ACL,工作区读写、正式归档区只读、WriteOnce 区按流程写入,落地最小权限原则
- 4NAS 部署与试迁移完成机房布局、网络接入、Btrfs 卷组配置、共享文件夹与回收站启用,先选近一年高频质量文件做试迁移并校验文件数量、容量、哈希、命名规范与权限继承结果
- 5Btrfs 快照与 Hyper Backup 策略部署对归档库开启 Btrfs 每小时快照与 Snapshot Replication,Hyper Backup 配置异地备份目标;在方案文档中明确写清整机备份还原保留 WORM、文件级还原失去 WORM、文件夹级备份失去 WORM 三种路径结果
- 6误删与灾难恢复演练演练共享文件夹回收站还原、Btrfs 快照回滚、Hyper Backup 整机还原与文件级还原四种路径,验证「恢复审核区 → 重新归档」流程在 WORM 重新写入环节的可执行性
- 7OCR 小样验证与字段提取选典型第三方检测报告(脱敏编号 G25-****243)做 PaddleOCR 小样验证,完成 PDF 转图片、文字与坐标识别、表格行列恢复、字段映射与 JSON 输出,评估字段提取率、合并单元格与印章遮挡情况下的人工校验成本
- 8结构化数据库与 AI 查询能力评估在测试环境部署 PostgreSQL,规划 qc_reports 与 qc_items 双表结构,验证 OCR 输出 JSON 入库与按报告编号、批次、供应商、不合格项查询的可行性,并评估接入 AI 问答层的边界与回链方案
- 9员工培训与运维巡检培训上传、审核、归档、查询与恢复流程,并建立日常巡检节奏:检查权限继承、快照保留、Hyper Backup 任务结果、SMB 日志与 OCR 失败任务,形成长期可维护的归档运营状态
常见问题与解答
为您整理的关于此内容的常见疑惑及专业解答
这是真实的客户案例吗?为什么不公开客户名称?
本案例来自成都某机械制造企业的真实归档与能力验证项目。出于客户保密、报告原件版权与隐私合规考虑,客户名称、Logo 与完整原始报告图片在未经授权前不对外展示;公开内容中报告编号脱敏为 G25-****243,仅展示与案例叙述、技术验证直接相关的字段与流程,符合客户匿名展示规则。完整客户信息可在签订保密协议后由项目组单独提供。
OCR 测试是否成功从第三方检测报告里提取了表格字段?
本次小样测试以一份脱敏编号为 G25-****243 的第三方检测报告图片为对象,使用 PaddleOCR 完成文字与坐标识别,再通过坐标解析与表格行列恢复,成功提取了报告编号、检测机构、页码、检验项目、单位、标准要求、检验结果与判定共八类字段,并输出 JSON 结构化结果。该结果用于验证 OCR 表格识别案例的技术可行性,不代表全部模板与扫描质量都能稳定达到相同表现。
所有质检报告模板和扫描件都能达到相同的 OCR 识别效果吗?
不能直接保证。OCR 表格识别案例的实际表现受报告版式、扫描清晰度、合并单元格深度、印章遮挡范围、手写内容比例与中英文混排等因素影响,差异较大。建议在正式扩展前选 3-5 类典型模板做小样验证,记录字段提取率、表格结构恢复率与人工校验成本,再决定模板适配范围与硬件预留方向。
OCR 提取出来的 JSON 结果可以直接当作正式质量判定结果吗?
不可以直接替代正式判定。OCR 结果作为质量数据查询索引使用,最终质量结论仍以原始报告与企业内部质检审核流程为准。AI 查询层在调用 OCR 字段时会通过 source_file 字段回链到原始报告 PDF 或扫描件页码,便于质检员、质检主管或客户审厂人员逐项复核。
Hyper Backup 文件夹级备份产生的副本,WriteOnce/WORM 还有效吗?
无效。按 Synology 技术规范,文件夹级备份产生的副本中 WriteOnce 文件夹和文件失去 WORM 保护机制。因此正式归档区不建议依赖文件夹级备份做长期保管副本;如果项目需要把 WORM 副本异地保存,应通过整个系统备份并整个系统还原的方式实现,副本目标位置在还原后才继续保留 WORM 保护机制。
如果只从整机备份里恢复单个文件或某个子目录,WORM 还会保留吗?
不会。按规范,从整个系统备份还原特定文件夹或文件时,被还原的 WriteOnce 文件夹和文件会失去 WORM 保护机制。本案例在实施阶段建议把这类还原结果落入「恢复审核区」共享文件夹做内容、来源与审批核对,确认无误后作为新的归档对象重新写入 WriteOnce 共享文件夹,并记录新的归档时间与保留期限。
OCR 模块、PostgreSQL 质量数据库与 AI 问答功能是否在本案例中免费提供?
本案例用于展示真实项目思路和 OCR 结构化能力,不代表 OCR、数据库、接口或 AI 问答功能免费提供。具体实施需根据报告模板、文件数量、准确率、硬件和交付范围评估。NAS 设备与硬盘、现场调研与部署、历史文件迁移、OCR 模型部署与模板适配、PostgreSQL 建设、QMS/ERP/MES 接口、AI 查询层与后续运维等内容属于独立报价范围,需要在签订项目合同前由项目组与客户共同确认。
能不能先做小范围验证再决定是否扩大到全公司质量文件?
可以。建议先选 3-5 类典型报告(如第三方检测报告、IQC 来料检验报告、OQC 出货检验报告、计量校准证书与质量体系正式版)做小样验证,覆盖典型模板、扫描质量与表格结构。验证阶段记录 OCR 字段提取率、表格恢复率、人工校验工作量与硬件占用情况,再评估是否扩展到更多模板与历史质量数据。验证范围、交付物清单与单独报价应在启动前书面约定。
本案例对应的完整解决方案在哪里查看?
本案例侧重客户背景、项目问题、方案设计、OCR 测试过程、JSON 结构化结果与改造前后对比;完整方法论、12 步实施步骤、归档目录分层、AD/LDAP 权限矩阵详表、WORM 与备份恢复策略详细对照与 OCR 处理链路设计请参见独立解决方案页:[制造业质检报告与质量文件归档解决方案](/solutions/quality-archive)。制造业整体 NAS 与文件管理总方案请参阅[制造业群晖NAS解决方案](/solutions/manufacturing)。
四川成都/西南地区如何咨询群晖制造业质检报告归档案例与方案?
**成都美步科技有限公司**是 Synology 群晖品牌在四川成都的授权代理与方案集成商,咨询热线 **028-82009000**,提供从硬件选型、网络规划、目录与权限规划、Btrfs 快照与 Hyper Backup 备份建设、WriteOnce 共享文件夹策略评估、PaddleOCR 模板小样验证到 PostgreSQL 质量数据入库与 AI 查询接入的端到端服务,覆盖本案例涉及的成都机械制造质量文件归档、检测报告 OCR 表格识别案例与 WORM 归档实践等典型场景。**西南地区(成都、重庆、贵阳、昆明等)**提供本地工程师到场实施与当日响应。详细配置可参考站内[群晖 NAS 产品选型](/products)与[完整解决方案库](/solutions)。
